Silnik prądu przemiennego a silnik prądu stałego: kluczowe różnice, jak działają i jak wybrać

Silnik prądu przemiennego i Silnik prądu stałego : Podstawowa różnica

Fundamentalne różnica między silnikami elektrycznymi prądu przemiennego i stałego to rodzaj prądu elektrycznego, który każdy z nich ma za zadanie przekształcić w obrót mechaniczny. Silniki prądu przemiennego zasilane prądem przemiennym — zasilaniem, które odwraca polaryzację przy stałej częstotliwości (50 Hz lub 60 Hz w zależności od standardu sieci). Silniki prądu stałego zasilane prądem stałym, w którym napięcie i prąd płyną w sposób ciągły w jednym kierunku. To pojedyncze rozróżnienie w zakresie zasilania wpływa na wszystkie dalsze różnice w konstrukcji silnika, metodzie kontroli prędkości, wymaganiach konserwacyjnych i przydatności do zastosowania.

Obydwa typy silników podlegają tej samej podstawowej zasadzie — prawu siły Lorentza, które stwierdza, że ​​na przewodnik z prądem umieszczony w polu magnetycznym działa siła prostopadła zarówno do kierunku prądu, jak i do kierunku pola. Moment obrotowy obracający wirnik jest bezpośrednią konsekwencją działania tej siły na szczelinę pomiędzy elementami stacjonarnymi i obrotowymi. Czym się różni Silniki elektryczne prądu przemiennego i stałego jest to, w jaki sposób pole magnetyczne jest wytwarzane, jak jest utrzymywane i jak oddziałuje z uzwojeniami wirnika w czasie.

Jak działają silniki prądu przemiennego

Silniki elektryczne prądu przemiennego wytwarzają wirujące pole magnetyczne w stojanie – stacjonarnym zespole zewnętrznym – poprzez dostarczanie prądu przemiennego do rozproszonych uzwojeń rozmieszczonych wokół otworu stojana. W trójfazowym silniku indukcyjnym trzy fazy są przesunięte od siebie o 120° zarówno w przestrzeni, jak i w czasie, wytwarzając pole, które wiruje w sposób ciągły z prędkością synchroniczną. To pole wirujące indukuje prąd w przewodach wirnika poprzez indukcję elektromagnetyczną; indukowany prąd z kolei wytwarza własne pole magnetyczne, a interakcja między dwoma polami wytwarza moment obrotowy.

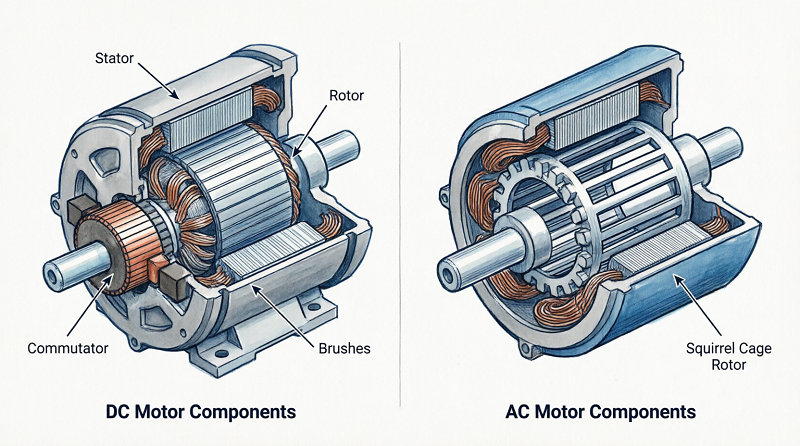

Wirnik silnika indukcyjnego klatkowego — najpowszechniej stosowany wariant silniki elektryczne prądu przemiennego globalnie — nie zawiera uzwojeń, szczotek ani zewnętrznych połączeń elektrycznych. Pręty wirnika są zwarte na każdym końcu za pomocą przewodzących pierścieni końcowych, a prąd przepływa przez nie wyłącznie na zasadzie indukcji. Taka konstrukcja sprawia, że ​​silniki klatkowe prądu przemiennego są wyjątkowo wytrzymałe: poza łożyskami nie ma żadnych zużywających się części stykowych, a silnik może pracować nieprzerwanie przez lata w środowiskach zapylonych, mokrych lub narażonych na wibracje przy minimalnej konserwacji.

Synchroniczne silniki prądu przemiennego działają na podobnej, ale odrębnej zasadzie: wirnik jest namagnesowany — albo przez magnesy trwałe, albo przez oddzielnie wzbudzone uzwojenie pola — i blokuje się zgodnie z wirującym polem stojana, pracując z dokładnie synchroniczną prędkością niezależnie od obciążenia (w granicach momentu wyciągania). Silniki synchroniczne stosuje się tam, gdzie wymagana jest precyzyjna stała prędkość, np. w maszynach tekstylnych, papierniach i precyzyjnych systemach pompowania.

Jak działają silniki prądu stałego

W konwencjonalnym szczotkowanym kolorze Silnik prądu stałego stojan wytwarza stacjonarne pole magnetyczne — albo z magnesów trwałych, albo z uzwojeń wzbudzenia zasilanych prądem stałym. Wirnik, zwany twornikiem, przenosi uzwojone przewody połączone z komutatorem segmentowym. Szczotki węglowe utrzymują ślizgowy kontakt elektryczny z komutatorem, przełączając kierunek prądu przez kolejne cewki twornika w miarę obracania się wirnika. Ta komutacja mechaniczna zapewnia, że ​​prąd twornika zawsze płynie w kierunku, który utrzymuje moment obrotowy w tym samym kierunku obrotu, niezależnie od położenia wirnika.

Interfejs komutator-szczotka stanowi decydującą różnicę strukturalną pomiędzy szczotkowymi silnikami prądu stałego i Silniki prądu przemiennego . Umożliwia prostą kontrolę prędkości — zmniejszenie napięcia zasilania lub prądu twornika bezpośrednio zmniejsza prędkość — ale wprowadza obowiązki konserwacyjne. Szczotki zużywają się stopniowo, wytwarzając pył węglowy i wymagają okresowej kontroli i wymiany. Przy dużych prędkościach lub w zapylonym środowisku zużycie szczotek znacznie przyspiesza. W zastosowaniach, w których dostęp konserwacyjny jest utrudniony lub istnieje obawa zanieczyszczenia, jest to zdecydowana wada.

Bezszczotkowe silniki prądu stałego (BLDC) całkowicie eliminują komutator, zastępując mechaniczne przełączanie komutacją elektroniczną za pośrednictwem dedykowanego sterownika, który monitoruje położenie wirnika za pomocą czujników Halla lub wykrywania wstecznego pola elektromagnetycznego i przełącza prąd przez uzwojenia stojana po kolei. Silniki BLDC łączą elastyczność kontroli prędkości tradycyjnych konstrukcji prądu stałego z mechaniczną prostotą silników indukcyjnych prądu przemiennego i stały się dominującym wyborem w zastosowaniach, od wentylatorów chłodzących do komputerów i napędów trakcyjnych pojazdów elektrycznych po przemysłowe systemy serwo i napęd dronów.

Silnik elektryczny prądu przemiennego i prądu stałego: porównanie bezpośrednie

Poniższa tabela podsumowuje zasady różnice między silnikami prądu przemiennego i stałego w zakresie parametrów specyfikacji najbardziej istotnych dla decyzji dotyczących zamówień przemysłowych i handlowych.

Kontrola prędkości: praktyczna różnica między silnikami elektrycznymi prądu przemiennego i stałego

Kontrola prędkości jest tam, gdzie różnica między silnikami elektrycznymi prądu przemiennego i stałego staje się najbardziej znaczący operacyjnie. W szczotkowym silniku prądu stałego prędkość jest wprost proporcjonalna do napięcia twornika i odwrotnie proporcjonalna do strumienia pola — regulacja dowolnej zmiennej za pomocą prostego reostatu lub sterownika PWM zapewnia płynną zmianę prędkości w szerokim zakresie. To sprawiło, że silniki prądu stałego były domyślnym wyborem w napędach przemysłowych o zmiennej prędkości przez większą część XX wieku, szczególnie w zastosowaniach takich jak walcownie, maszyny papiernicze i dźwigi dźwigowe, gdzie prędkość wymagała ciągłej regulacji pod obciążeniem.

Pojawienie się niezawodnych i ekonomicznych napędów o zmiennej częstotliwości (VFD) zasadniczo zmieniło pozycję konkurencyjną firmy Silniki prądu przemiennego and DC motors w zastosowaniach o zmiennej prędkości. Przetwornica częstotliwości przekształca zasilanie sieciowe o stałej częstotliwości w wyjście o zmiennej częstotliwości i zmiennym napięciu, umożliwiając silnikowi indukcyjnemu prądu przemiennego pracę z dowolną prędkością w szerokim zakresie — zwykle od 10% do 120% prędkości znamionowej — przy pełnej kontroli momentu obrotowego. Nowoczesne napędy VFD wykorzystują algorytmy sterowania wektorowego lub bezpośredniego sterowania momentem (DTC), które zapewniają dynamiczną reakcję porównywalną z napędem prądu stałego, eliminując główną przewagę w zakresie wydajności, jaką posiadały wcześniej systemy prądu stałego.

Praktyczne implikacje polega na tym, że w przypadku nowych instalacji przemysłowych o stałej lub zmiennej prędkości, zasilanych z trójfazowego zasilania prądem przemiennym, silnik indukcyjny prądu przemiennego o klasie IE3 lub IE4 z przetwornicą częstotliwości jest prawie zawsze najlepszym wyborem pod względem ekonomicznym i technicznym. Pozostałe mocne strony silników prądu stałego to sprzęt mobilny zasilany akumulatorowo (w przypadku zasilania prądem stałym), zastosowania wymagające bardzo wysokiego momentu rozruchowego przy niskich napięciach zasilania oraz starsze obiekty, w których istniejąca infrastruktura prądu stałego powoduje, że modernizacja jest kosztowna.

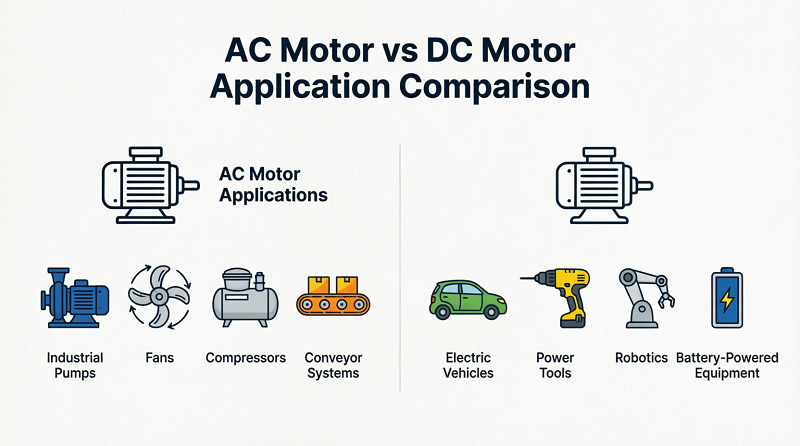

Wybór między silnikami prądu przemiennego i stałego: ramy decyzyjne oparte na aplikacji

Żaden pojedynczy typ silnika nie jest uniwersalnie lepszy. Właściwy wybór pomiędzy Silniki elektryczne prądu stałego zależy od konkretnych wymagań aplikacji, dostępnego źródła zasilania, środowiska konserwacji i całkowitego kosztu posiadania w całym projektowanym okresie użytkowania.

Wybierz silnik indukcyjny prądu przemiennego, gdy:

• Instalacja zasilana jest ze standardowego jednofazowego lub trójfazowego zasilania sieciowego prądu przemiennego.
• Cykl pracy jest ciągły lub prawie ciągły, a środowisko jest trudne, mokre, zakurzone lub wybuchowe — bezszczotkowa konstrukcja eliminuje ryzyko zapłonu na skutek łuku szczotek.
• Moc wyjściowa przekracza 50 kW, przy czym silniki indukcyjne prądu przemiennego oferują znaczną przewagę pod względem kosztów i wydajności w porównaniu z równoważnymi konstrukcjami prądu stałego.
• Dostępny jest minimalny dostęp konserwacyjny — wentylatory HVAC, pompy, sprężarki i napędy przenośników w odległych lub trudno dostępnych lokalizacjach.

Wybierz szczotkowany silnik prądu stałego, gdy:

• Aplikacja jest zasilana bateryjnie i niskonapięciowa – elektronarzędzia, drobne urządzenia, akcesoria samochodowe i robotyka hobbystyczna.
• Wymagany jest bardzo wysoki moment rozruchowy w stosunku do wielkości silnika, a cykl pracy jest przerywany.
• Budżet elektroniki sterującej jest ograniczony — prosty sterownik PWM jest znacznie tańszy niż sterownik VFD lub BLDC.

Wybierz bezszczotkowy silnik prądu stałego, gdy:

• Aplikacja wymaga wysokiej wydajności, dużej gęstości mocy i długiej żywotności w kompaktowej obudowie — pojazdów elektrycznych, dronów, urządzeń medycznych i precyzyjnych serwomechanizmów.
• Prędkość i pozycja muszą być kontrolowane z dużą precyzją w szerokim zakresie dynamiki.
• Konserwacja jest niepraktyczna, ale niezawodność ma kluczowe znaczenie — brak szczotek i komutatora eliminuje najczęstszy tryb awarii w silnikach prądu stałego.

W praktyce granica pomiędzy Silniki prądu przemiennego and DC motors uległa znacznemu zatarciu w miarę dojrzewania elektroniki mocy. Silnik BLDC napędzany przez wyrafinowany falownik trójfazowy jest pod względem elektrycznym nie do odróżnienia od synchronicznego silnika prądu przemiennego z magnesami trwałymi — ten sam sprzęt można sklasyfikować jako oba, w zależności od zastosowanego algorytmu sterowania. Ostatecznie liczy się to, czy kompletny układ napędowy silnikowy zapewnia wymaganą charakterystykę momentu obrotowego, wydajności, niezawodności i całkowitego kosztu posiadania dla docelowego zastosowania.
