Przewodnik po silnikach prądu przemiennego: rodzaje, wydajność, moment obrotowy i wskazówki dotyczące rozwiązywania problemów

Co to jest Silnik prądu przemiennego

Silnik prądu przemiennego to silnik elektryczny zasilany prądem przemiennym (AC), tym samym rodzajem prądu dostarczanym przez standardowe sieci elektroenergetyczne na całym świecie. Przekształca energię elektryczną w mechaniczną energię obrotową poprzez indukcję elektromagnetyczną lub interakcję pola magnetycznego – w większości projektów bez konieczności bezpośredniego kontaktu elektrycznego pomiędzy częściami nieruchomymi i obracającymi się.

Zasada działania opiera się na wirującym polu magnetycznym wytwarzanym przez stojan (nieruchomy zespół zewnętrzny). Pole to albo indukuje prąd w wirniku (silniki indukcyjne), albo blokuje wirnik z polem magnetycznym (silniki synchroniczne). Rezultatem jest ciągły obrót wału, odpowiedni do napędzania pomp, wentylatorów, przenośników, sprężarek i setek innych obciążeń przemysłowych i komercyjnych.

Silniki prądu przemiennego dominują w zastosowaniach przemysłowych z kilku praktycznych powodów: działają bezpośrednio na zasilaniu sieciowym bez konwersji, wymagają minimalnej konserwacji ze względu na brak szczotek w większości typów i są dostępne w standardowych rozmiarach ram i mocach znamionowych od ułamkowej mocy do kilku megawatów.

Silnik prądu przemiennego kontra silnik prądu stałego

Zasadnicza różnica polega na zasilaniu i kontroli prędkości. Silniki prądu przemiennego zasilane są prądem przemiennym i tradycyjnie działają z prędkościami związanymi z częstotliwością zasilania, podczas gdy silniki prądu stałego działają na prądzie stałym i oferują z natury prostą kontrolę prędkości poprzez regulację napięcia.

Nowoczesne napędy o zmiennej częstotliwości (VFD) znacznie zmniejszyły różnicę w kontroli prędkości. Trójfazowy silnik indukcyjny w połączeniu z wysokiej jakości przetwornikiem VFD zapewnia teraz płynną pracę przy zmiennej prędkości porównywalną z systemem szczotkowego prądu stałego, ale przy znacznie niższych kosztach konserwacji. W zastosowaniach o stałej lub prawie stałej prędkości silniki prądu przemiennego pozostają oczywistym domyślnym wyborem w zastosowaniach przemysłowych.

Rodzaje silników prądu przemiennego

Silniki prądu przemiennego dzielą się na dwie podstawowe rodziny w zależności od interakcji wirnika z wirującym polem magnetycznym stojana:

Silniki indukcyjne (asynchroniczne)

Prąd wirnika jest indukowany przez wirujące pole magnetyczne – nie jest potrzebne żadne zewnętrzne połączenie elektryczne z wirnikiem. Dzięki temu silniki indukcyjne są wytrzymałe, tanie i praktycznie bezobsługowe. Są to najczęściej stosowane typy silników na świecie. Podtypy obejmują silniki indukcyjne klatkowe (dominujące w przemyśle) i silniki indukcyjne z uzwojonym wirnikiem (stosowane tam, gdzie wymagana jest regulacja momentu rozruchowego).

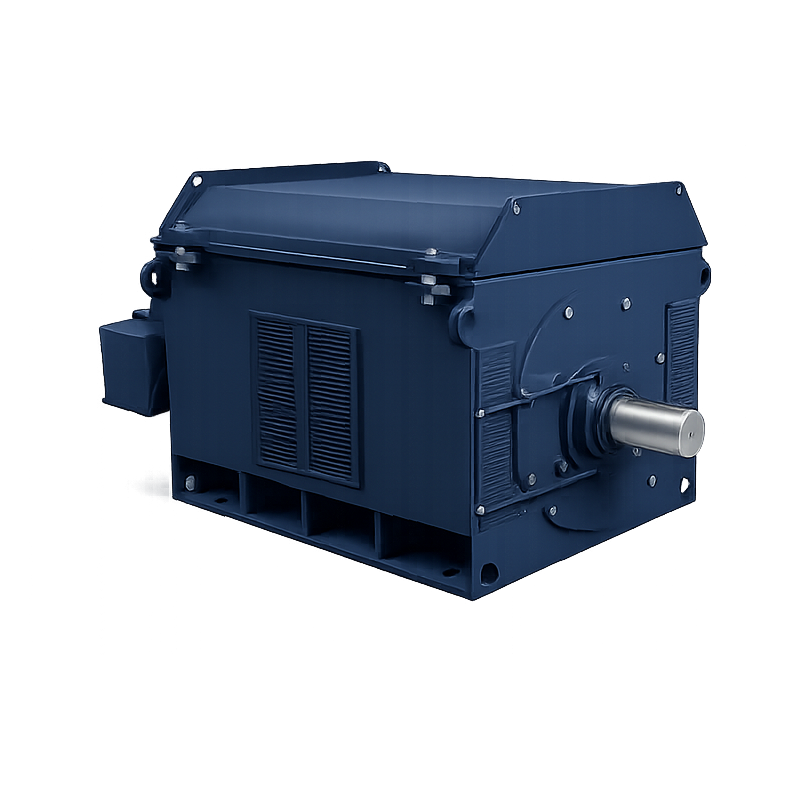

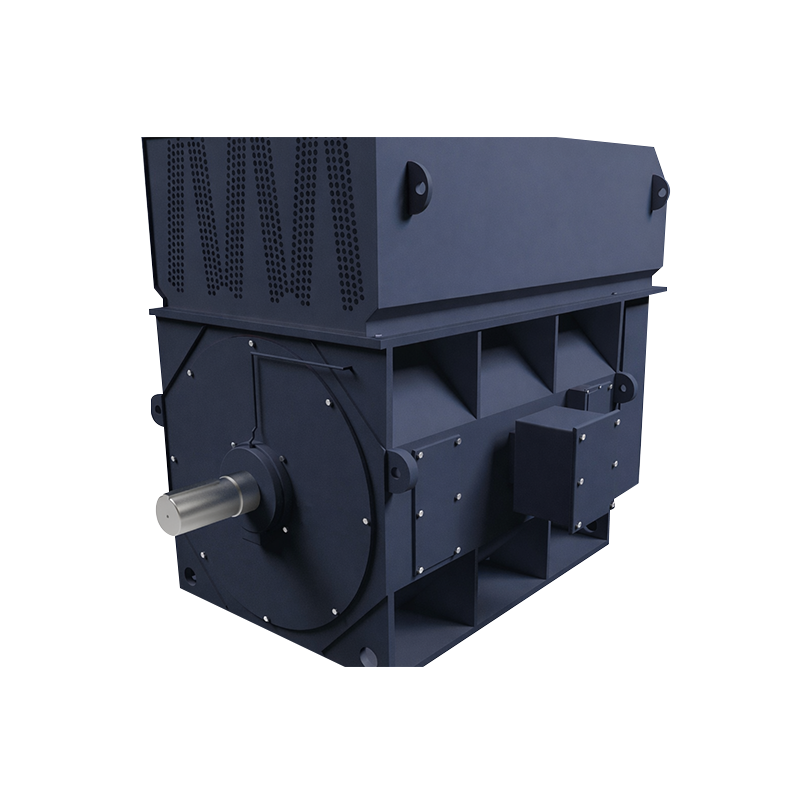

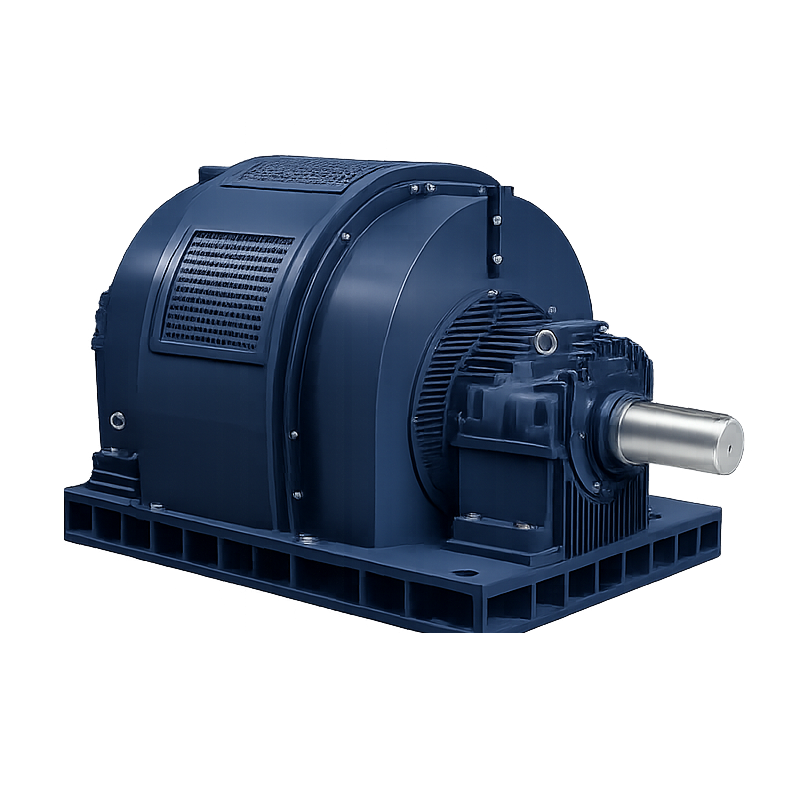

Silniki synchroniczne

Wirnik obraca się dokładnie z tą samą prędkością, co pole magnetyczne stojana (prędkość synchroniczna). Wzbudzenie wirnika można zapewnić za pomocą magnesów trwałych (PMSM) lub uzwojenia prądu stałego za pośrednictwem pierścieni ślizgowych. Silniki synchroniczne wybiera się, gdy krytyczna jest dokładna prędkość – sprężarki, duże wentylatory i napędy przemysłowe – i można je eksploatować przy jedności lub wiodącym współczynniku mocy, aby skorygować moc bierną w systemie elektrycznym obiektu.

Silniki uniwersalne

Silniki uniwersalne, choć technicznie przystosowane do zasilania prądem przemiennym i stałym, pojawiają się w małych urządzeniach gospodarstwa domowego i elektronarzędziach, gdzie kompaktowe wymiary i wysoki moment rozruchowy przy niskich kosztach są ważniejsze niż trwałość. Używają szczotek i komutatora, więc zużycie jest czynnikiem długotrwałego użytkowania.

Silniki reluktancyjne i histerezowe

Te specjalne typy działają synchronicznie bez wzbudzenia DC. Silniki reluktancyjne z przełączaniem (SRM) cieszą się ponownym zainteresowaniem w urządzeniach pomocniczych pojazdów elektrycznych i napędach przemysłowych ze względu na ich prostą, pozbawioną magnesów konstrukcję wirnika i odporność na uszkodzenia.

Silnik indukcyjny a silnik synchroniczny

Decydującym czynnikiem jest regulacja prędkości i wymagania dotyczące współczynnika mocy. Silniki indukcyjne zawsze pracują nieco poniżej prędkości synchronicznej — ta różnica, zwana poślizgiem, wynosi zwykle 2–5% przy pełnym obciążeniu. Poślizg powoduje indukcję prądu wirnika; bez niego nie jest wytwarzany żaden moment obrotowy. To sprawia, że ​​silniki indukcyjne samoregulują się pod zmiennym obciążeniem, ale ich prędkość zmienia się nieznacznie w zależności od obciążenia.

Silniki synchroniczne utrzymują stałą prędkość niezależnie od obciążenia , o ile mieszczą się w limicie momentu wyciągającego. Są preferowanym wyborem w procesach, w których częstotliwość wyjściowa, taktowanie lub precyzyjne pozycjonowanie są powiązane z prędkością wału – w papierniach, maszynach tekstylnych, dużych sprężarkach i mechanizmach napędzanych zegarem.

Z punktu widzenia współczynnika mocy standardowy silnik indukcyjny pobiera opóźniony prąd bierny, pogarszając współczynnik mocy obiektu i zwiększając opłaty za zapotrzebowanie na energię elektryczną. Silnik synchroniczny może zostać nadmiernie wzbudzony, aby pobierać wiodący prąd bierny, skutecznie działając jako bateria kondensatorów i kompensując obciążenia opóźnione w innych częściach instalacji – co stanowi znaczącą korzyść operacyjną w obiektach o dużych obciążeniach indukcyjnych.

Koszt i złożoność również się różnią. Silniki indukcyjne są prostsze i tańsze; silniki synchroniczne wymagają układów wzbudzenia (lub magnesów trwałych) i bardziej wyrafinowanych procedur rozruchu. W większości zastosowań ogólnego przeznaczenia silniki indukcyjne wygrywają pod względem wartości. W zastosowaniach wymagających dużej precyzji, dużych rozmiarów lub wrażliwych na współczynnik mocy silniki synchroniczne uzasadniają dodatkową inwestycję.

Silnik jednofazowy a silnik trójfazowy

Liczba faz wpływa na dostarczanie mocy, charakterystykę rozruchu i wydajność w sposób, który bezpośrednio określa, który typ jest odpowiedni dla instalacji.

Silniki jednofazowe zasilane są jednym przebiegiem prądu przemiennego i nie wytwarzają samozaczynającego się pola wirującego. Do zainicjowania obrotu wymagany jest pomocniczy mechanizm rozruchowy — rozruch kondensatorowy, rozruch kondensatora, uzwojenie z rozdzieloną fazą lub uzwojenie z zacienionym biegunem. Osiągają maksymalną moc około 5 KM (3,7 kW) i można je znaleźć w sprzęcie mieszkalnym i lekkim komercyjnym: lodówkach, małych pompach, wentylatorach i dmuchawach HVAC.

Silniki trójfazowe odbierają trzy przesunięte przebiegi prądu przemiennego (od siebie oddalone o 120°), które w naturalny sposób wytwarzają zrównoważone wirujące pole magnetyczne. Eliminuje to potrzebę stosowania kondensatorów rozruchowych, poprawia płynność momentu obrotowego i umożliwia moc znamionową od ułamkowej mocy do kilku megawatów. Silniki trójfazowe są z natury samorozruchowe, chłodniej pracują i osiągają wyższą sprawność niż równoważne konstrukcje jednofazowe — zazwyczaj o 2–5% wyższą sprawność przy pełnym obciążeniu przy tej samej mocy znamionowej.

Zasilanie trójfazowe jest standardem w obiektach przemysłowych i handlowych. Tam, gdzie dostępne jest tylko zasilanie jednofazowe i wymagana jest wydajność trójfazowa, przetwornica fazowa lub VFD z wejściem jednofazowym może wypełnić tę lukę – choć wiąże się to z pewnym spadkiem wydajności i uwzględnieniem kosztów.

Jak wybrać silnik prądu przemiennego

Wybór odpowiedniego silnika prądu przemiennego wymaga dopasowania parametrów mechanicznych, elektrycznych i środowiskowych do wymagań aplikacji. Systematyczne podejście zmniejsza ryzyko niedowymiarowania, przewymiarowania lub przedwczesnej awarii.

• Zdefiniuj profil obciążenia: Oblicz wymagany moment obrotowy i prędkość przy rozruchu, pracy i obciążeniu szczytowym. Obciążenia odśrodkowe (pompy, wentylatory) mają niskie wymagania dotyczące momentu rozruchowego; przenośniki i sprężarki wymagają wyższego momentu rozruchowego.
• Określ moc znamionową: Rozmiar do pracy ciągłej przy najwyższym oczekiwanym obciążeniu. Silnik pracujący na 70–85% mocy znamionowej jest bardziej wydajny i trwalszy niż silnik pracujący stale na 100% wydajności.
• Dopasuj napięcie i fazę: Sprawdź dostępne napięcie zasilania (208 V, 230 V, 460 V, 575 V w Ameryce Północnej; 380–415 V na wielu rynkach międzynarodowych) i liczbę faz. Silniki dwunapięciowe zapewniają elastyczność instalacji.
• Oceń potrzeby w zakresie kontroli prędkości: Zastosowania o stałej prędkości dobrze współpracują z silnikami indukcyjnymi działającymi bezpośrednio na linii. Zapotrzebowanie na zmienną prędkość wymaga albo silnika wielobiegowego, albo, częściej, silnika o znamionowej wartości znamionowej VFD, zaprojektowanego dla przebiegu niesinusoidalnego.
• Wybierz obudowę NEMA lub IEC: TEFC (całkowicie zamknięty wentylator chłodzony) pasuje do większości środowisk przemysłowych. TEBC (całkowicie zamknięty, chłodzony dmuchawą) jest preferowany w zastosowaniach VFD, w których silnik pracuje z niskimi prędkościami. ODP (Open Drip Proof) działa w czystych i suchych warunkach.
• Sprawdź klasę efektywności: Docelowy IE3 (Premium Efficiency) lub IE4 (Super Premium) zgodnie z IEC 60034-30-1. Są one obecnie obowiązkowe na większości głównych rynków i zmniejszają całkowity koszt posiadania w całym okresie użytkowania silnika.
• Weź pod uwagę otoczenie i wysokość: Silniki standardowe są przystosowane do pracy w temperaturze otoczenia 40°C i na wysokościach do 1000 m (3300 stóp). Powyżej tych wartości należy obniżyć parametry silnika lub określić wyższą klasę izolacji.

Objaśnienie momentu obrotowego silnika prądu przemiennego

Moment obrotowy to siła obrotowa, jaką silnik prądu przemiennego dostarcza do swojego obciążenia, mierzona w niutonometrach (Nm) lub funtach-stopach (lb·ft). Zrozumienie krzywej momentu obrotowego jest niezbędne do dopasowania silnika do napędzanej maszyny bez ryzyka utknięcia, przegrzania lub uszkodzenia mechanicznego.

Krzywa momentu obrotowego standardowego silnika indukcyjnego klatkowego ma kilka kluczowych punktów odniesienia:

• Moment rozruchowy (przy zablokowanym wirniku): Moment obrotowy wytwarzany przy zerowej prędkości. Silniki NEMA Design B zazwyczaj przy rozruchu zapewniają 150–170% momentu obrotowego przy pełnym obciążeniu, co jest wystarczające w przypadku większości obciążeń odśrodkowych.
• Moment podciągający: Minimalny moment obrotowy powstający podczas przyspieszania silnika od prędkości spoczynkowej do prędkości bliskiej roboczej. Musi on przekraczać wymagany moment obrotowy obciążenia w każdym punkcie prędkości podczas przyspieszania.
• Moment rozbicia (wyciągania): Maksymalny moment obrotowy, jaki silnik może rozwinąć przed zgaśnięciem. Silniki standardowe w momencie awarii wytwarzają 200–300% znamionowego momentu obrotowego. Ciągła praca powyżej momentu pełnego obciążenia przyspiesza starzenie się izolacji.
• Moment obrotowy przy pełnym obciążeniu: Ciągły moment obrotowy przy prędkości znamionowej w warunkach z tabliczki znamionowej. Jest to projektowy punkt pracy.

Skala wyjściowego momentu obrotowego z napięciem: a Spadek napięcia o 10% zmniejsza dostępny moment obrotowy o około 19% (moment obrotowy ∝ V²). Utrzymujące się zbyt niskie napięcie zmusza silnik do pobierania większej ilości prądu w celu utrzymania momentu obrotowego, przyspieszając degradację termiczną. Monitorowanie jakości napięcia zasilania jest częścią skutecznego zarządzania układem silnikowym.

Przewodnik dotyczący wydajności silnika prądu przemiennego

Silniki elektryczne odpowiadają za około 45% światowego zużycia energii elektrycznej, co sprawia, że wybór klasy efektywności jest jedną z najważniejszych decyzji energetycznych we wzornictwie przemysłowym. Norma IEC 60034-30-1 definiuje poziomy sprawności od IE1 (standard) do IE5 (Ultra Premium), przy czym większość głównych rynków wymaga obecnie IE3 lub wyższej dla silników o mocy powyżej 0,75 kW.

Straty w silniku indukcyjnym prądu przemiennego można podzielić na pięć kategorii:

• Straty miedzi stojana (I²R): Ciepło generowane przez prąd przepływający przez rezystancję uzwojenia stojana. Zmniejszone poprzez zastosowanie uzwojeń o niższym oporze i utrzymanie obciążenia poniżej wydajności znamionowej.
• Straty miedzi w wirniku: Straty w prętach wirnika i pierścieniach końcowych spowodowane prądami indukowanymi. Proporcjonalny do poślizgu — niższy poślizg oznacza mniejsze straty na wirniku.
• Straty w rdzeniu (żelazie): Histereza i straty prądów wirowych w uwarstwieniach stojana, występujące przy dowolnym napięciu, niezależnie od obciążenia. Zminimalizowane dzięki wysokiej jakości stali krzemowej i cienkim stosom laminacji.
• Straty tarcia i nawiewu: Tarcie łożyska i opór aerodynamiczny wentylatora i wirnika. Zoptymalizowana konstrukcja łopatek wentylatora i łożyska o niskim tarciu ograniczają te zjawiska.
• Straty obciążenia bezpańskiego: Różne straty spowodowane polami harmonicznymi, efektami szczelinowymi i stratami powierzchniowymi. Zwykle 0,5–2% mocy wejściowej.

Praktyczna strategia poprawy wydajności zaczyna się od współczynnika obciążenia: silniki pracujące poniżej 40% obciążenia znamionowego podlegają nieproporcjonalnym obniżkom wydajności. Odpowiedni rozmiar do pracy przy obciążeniu 65–85%. niezmiennie zapewnia lepszą wydajność niż stosowanie silnika o ponadwymiarowych wymiarach ze względu na margines bezpieczeństwa.

Typowe zastosowania silników prądu przemiennego

Silniki prądu przemiennego pojawiają się praktycznie w każdym sektorze światowej gospodarki. Ich niezawodność, skalowalność i niskie koszty konserwacji sprawiają, że są to domyślne napędy mechaniczne dla niezliczonych typów maszyn.

• Systemy HVAC: Wentylatory odśrodkowe, dmuchawy i sprężarki w komercyjnych i przemysłowych systemach HVAC są w przeważającej mierze napędzane przez trójfazowe silniki indukcyjne, często z przetwornicami częstotliwości zapewniającymi zmienną kontrolę przepływu powietrza. Oszczędności energii wynikające z systemów wentylatorów sterowanych przez VFD rutynowo przekraczają 30–50%.
• Lakierki: Uzdatnianie wody, przetwarzanie chemiczne, ropa i gaz oraz zaopatrzenie w wodę komunalną opierają się na systemach pomp odśrodkowych napędzanych silnikami indukcyjnymi TEFC. Jest to największa pojedyncza kategoria zastosowań silników pod względem całkowitej mocy zainstalowanej.
• Przenośniki i transport materiałów: W przenośnikach taśmowych, przenośnikach ślimakowych i suwnicach pomostowych zastosowano zespoły motoreduktorów (silnik prądu przemiennego ze zintegrowaną przekładnią) w celu kontrolowanego i niezawodnego dostarczania momentu obrotowego.
• Sprężarki: Sprężarki śrubowe, tłokowe i odśrodkowe stosowane w zakładach produkcyjnych i rurociągach gazu ziemnego napędzane są dużymi silnikami synchronicznymi lub indukcyjnymi, często o mocy setek kilowatów.
• Obrabiarki: Centra obróbcze CNC wykorzystują serwomotoryczne silniki synchroniczne PMSM (silniki synchroniczne z magnesami trwałymi) do napędów wrzecion i osi, łącząc wydajność technologii synchronicznej AC z precyzyjną kontrolą położenia i prędkości.
• Sprzęt AGD: Pralki, zmywarki i sprężarki lodówek wykorzystują jednofazowe silniki indukcyjne lub, coraz częściej, PMSM napędzane inwerterem w celu zapewnienia efektywności energetycznej.
• Pojazdy elektryczne i trakcja: Silniki indukcyjne (które były pionierami we wczesnych modelach Tesli) i PMSM napędzają napędy trakcyjne w pojazdach elektrycznych, szynach i systemach autobusów elektrycznych, gdzie wymagana jest duża gęstość mocy i zdolność hamowania regeneracyjnego.

Przewodnik rozwiązywania problemów z silnikiem prądu przemiennego

Większość awarii silników prądu przemiennego poprzedzona jest wykrywalnymi znakami ostrzegawczymi. Systematyczna diagnostyka — rozpoczynająca się od nieinwazyjnych kontroli przed przejściem do testów elektrycznych — oszczędza czas i redukuje niepotrzebne przestoje.

Silnik nie uruchamia się

• Sprawdź napięcie wejściowe na zaciskach silnika, a nie tylko na wyłączniku. Spadki napięcia pod obciążeniem mogą spaść poniżej dopuszczalnych granic.
• Sprawdź równowagę faz: asymetria napięć pomiędzy fazami powyżej 2% powoduje nieproporcjonalną asymetrię prądu (zwykle 6–10× procent asymetrii napięcia) i może uniemożliwić rozruch.
• Sprawdź ustawienia i stan przekaźnika przeciążeniowego. Wyzwolenie przeciążenia, które resetuje się w sposób ciągły, sygnalizuje podstawowy problem bieżący, a nie uciążliwe wyłączenie.
• W przypadku silników jednofazowych: sprawdzić kondensator rozruchowy za pomocą miernika pojemności. Podejrzany jest kondensator o wartości poniżej 80% wartości znamionowej.

Silnik nagrzewa się

• Zmierz prąd roboczy we wszystkich fazach i porównaj z tabliczką znamionową FLA (natężenie przy pełnym obciążeniu). Prąd ciągły powyżej tabliczki znamionowej jest najczęstszą przyczyną przegrzania.
• Sprawdź żeberka chłodzące i wentylator pod kątem zablokowania lub uszkodzenia. Zatkana rama TEFC traci znaczną wydajność chłodzenia.
• Sprawdź temperaturę otoczenia i wentylację obudowy. Każdy wzrost temperatury otoczenia o 10°C powyżej wartości znamionowych silnika skraca żywotność izolacji o około połowę.
• W przypadku silników napędzanych przez VFD: sprawdź częstotliwość nośną napędu i sprawdź, czy silnik ma parametry znamionowe do pracy z falownikiem. Standardowe silniki mogą się przegrzewać na wyjściu VFD z powodu strat harmonicznych.

Nadmierny hałas lub wibracje

• Hałas łożyska (zgrzytanie lub dudnienie) wskazuje na zanieczyszczenie, niewystarczające smarowanie lub zużycie łożyska. Analiza drgań za pomocą akcelerometru może zidentyfikować częstotliwości defektów łożysk.
• Nierównowaga wirnika powoduje wibracje przy 1× prędkości roboczej. Ponowne wyważenie po naprawie lub uszkodzeniu wirnika jest niezbędne.
• Hałas elektryczny (brzęczenie lub buczenie) przy dwukrotnie większej częstotliwości sieci często wskazuje na zwarcie w uzwojeniu stojana, luźne połączenie lub mimośrodowość szczeliny powietrznej.
• Niewspółosiowość pomiędzy silnikiem a napędzanym sprzętem generuje wibracje przy 1× i 2× prędkości oraz przy częstotliwościach łożysk. Najlepszą praktyką jest osiowanie laserowe po każdym rozłączeniu sprzęgła i wymianie silnika.

Uszkodzenia izolacji i uzwojenia

• Wykonaj test megaomomierzem (rezystancją izolacji) pomiędzy każdym uzwojeniem a masą. Wartości poniżej 1 MΩ wskazują na uszkodzenie izolacji i wymagają przewinięcia lub wymiany silnika przed dalszą pracą.
• Testowanie współczynnika polaryzacji (PI) — porównanie wartości rezystancji izolacji po 1 minucie i 10 min — daje obraz trendu. Wartość PI poniżej 2,0 sugeruje zanieczyszczenie wilgocią lub starzenie się izolacji.
• Testowanie udarów identyfikuje uszkodzenia międzyobrotowe, których badanie megaomomierzem nie jest w stanie wykryć. Jest to szczególnie cenne po przewinięciu silnika w celu sprawdzenia integralności uzwojenia.
